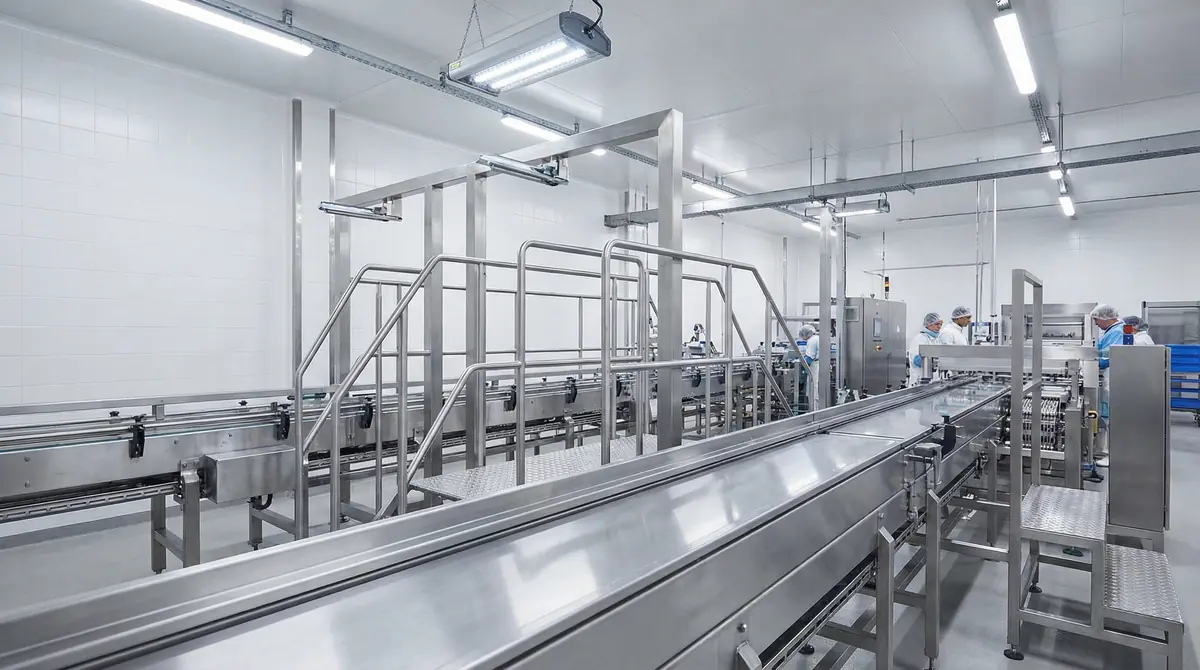

Avtomatlashtirilgan liniyalar uchun zanglamaydigan konstruksiyalar

Oziq-ovqat ishlab chiqarishidagi avtomatlashtirilgan liniyalarda metallokonstruksiyalarning roli

Zamonaviy oziq-ovqat ishlab chiqarishida, xususan Toshkentda, metallokonstruksiyalar — bu faqat «uskunalar atrofidagi temir» emas. Karkaslar, transporterlar va to‘siqlar sifati quyidagilarga ta’sir qiladi:

• avtomatlashtirilgan liniyalar ishining barqarorligi;
• sanitariya talablariga rioya etilishi;
• xodimlar xavfsizligi;
• xizmat ko‘rsatish va modernizatsiya qilish qulayligi.

Sifatsiz karkas yoki noto‘g‘ri loyihalangan transporter vibratsiya, qiyshayish, tez-tez to‘xtab qolish va yuvish paytida muammolarga olib keladi. Shuning uchun pudratchi tanlashda faqat narxga emas, balki loyihalash va ishlab chiqarish texnologiyasiga ham e’tibor berish muhim.

BRIX.UZ oziq-ovqat sohasi uchun zanglamaydigan va konstruksion po‘lat bilan ishlaydi, TZ bo‘yicha hisob-kitob, ma’lum sex vazifalariga mos metallokonstruksiyalarni ishlab chiqish va montajni amalga oshiradi.

Qanday konstruksiyalar kerak: karkaslar, transporterlar, to‘siqlar

Karkaslar va tayanch ramalar

Karkaslar avtomatlashtirilgan liniyaning «skeleti»ni shakllantiradi:

• texnologik uskunalar (aralashtirgichlar, dozatorlar, qadoqlash mashinalari) uchun tayanch ramalar;
• liniyalarga xizmat ko‘rsatish uchun platformalar va pol qoplamalari;
• quvurlar, kabel-kanallar, yengil uskunalarni osib qo‘yish uchun ustunlar va fermalar.

Food-ishlab chiqarish uchun karkaslarga qo‘yiladigan asosiy talablar:

• yetarli qattiqlik va shu bilan birga bo‘shliqlarni minimal «ifloslantirish» (ifloslanish to‘planadigan joylar kamroq bo‘lishi);
• balandlik va gorizontal bo‘yicha rostlash imkoniyati;
• yuvish va xizmat ko‘rsatish uchun qulaylik.

Transporterlar va konveyer uchastkalari

Transporterlar liniya bo‘g‘inlarini yagona tizimga bog‘laydi. Mahsulot va uchastkaga qarab quyidagilar qo‘llaniladi:

• lentali transporterlar (xamir, non-bulka mahsulotlari, qandolat, fasovka qilingan mahsulotlar);
• rolikli va privodli rolikli konveyerlar (qutilar, palletlar, qadoqlangan mahsulotlar);
• modulli plastik lentlar (go‘sht, baliq, yarim tayyor mahsulotlar, muzlatilgan mahsulotlar);
• mahsulotni sathlar orasida ko‘tarish uchun qiya va Z-shaklli transporterlar.

Zanglamaydigan metallokonstruksiyalar ta’minlaydi:

• trassa qattiqligi va aniq geometriyasini;
• privodlar va taranglash tugunlarini to‘g‘ri o‘rnatishni;
• sanitariya ishlovini qulay bajarish (yechiladigan bortlar, drenaj, sirtlarning nishabi).

To‘siqlar, zinapoyalar, maydonchalar

Liniyalar xavfsizligi va ulardan foydalanish qulayligi uchun qo‘llaniladi:

• harakatlanuvchi qismlar va xavfli zonalar atrofida himoya to‘siqlari;
• zinapoyalar, o‘tish ko‘prikchalari, xizmat ko‘rsatish maydonchalari;
• xodimlar va aravachalar harakatlanish zonalarini ajratish uchun tutqichlar va to‘siq-baryerlar.

To‘siqlar va maydonchalar quyidagilarni uyg‘unlashtirishi kerak:

• mustahkamlik va barqarorlik;
• kiyim yoki asbob-uskunalar tiqilib qolishi mumkin bo‘lgan o‘tkir qirralar va tirqishlarning yo‘qligi;
• korroziyaga chidamlilik va tez-tez yuvish imkoniyati.

Materiallar: zanglamaydigan po‘lat, ruxlangan po‘lat, bo‘yalgan metall — qayerda qaysi biri ma’qul

Material tanlovi bevosita ham ekspluatatsion xususiyatlarga, ham loyiha qiymatiga ta’sir qiladi.

Zanglamaydigan po‘lat

Mahsulot bilan bevosita kontakt zonalari va muntazam yuviladigan uchastkalar uchun asosiy material:

• mahsulot zonasidagi transporter elementlari;
• yuvish uchastkalari karkaslari;
• yuqori namlikka ega xonalardagi tayanchlar va ramalar.

Afzalliklari:

• korroziyaga chidamlilik;
• agressiv yuvish vositalari bilan tez-tez yuvish imkoniyati;
• oziq-ovqat mahsulotlariga nisbatan neytrallik.

Ruxlangan po‘lat

Mahsulot bilan bevosita aloqada bo‘lmagan yordamchi konstruksiyalar uchun qo‘llaniladi:

• ombor zonalaridagi to‘siqlar;
• kabel trassalari tayanchlari;
• quruq xonalardagi ayrim yuk ko‘taruvchi elementlar.

Plusi — normal ekspluatatsiya sharoitida korroziyaga yetarli darajada chidamli bo‘lgan holda zanglamaydigan po‘latga nisbatan arzonroq.

Bo‘yalgan metall (poroshok bo‘yoq)

Poroshok bo‘yoq quyidagilar uchun qo‘llaniladi:

• quruq zonalardagi, vizual identifikatsiya (ranglar bo‘yicha zonalash) muhim bo‘lgan konstruksiyalar;
• sex va omborlardagi to‘siqlar va baryerlar;
• mexanik ta’sirlardan qo‘shimcha himoya talab qilinadigan elementlar.

To‘g‘ri tanlash muhim:

• yuvish sharoitlari va haroratiga mos qoplama turi;
• ifloslanish va shikastlanish ko‘rinishini inobatga olgan holda rang va faktura.

Asosiy ishlab chiqarish texnologiyalari: 3D-loyihadan montajgacha

Metallokonstruksiyalar avtomatlashtirilgan liniyaga organik tarzda mos tushishi va servisga xalaqit bermasligi uchun texnologik zanjir muhim.

Loyihalash va hisob-kitob

Boshlang‘ich bosqichda TZ bo‘yicha hisob-kitob bajariladi:

• liniyaning texnologik sxemasini tahlil qilish;
• mavjud uskuna va binolar bilan uyg‘unlashtirish;
• profil kesimlari, list qalinliklari, mahkamlash turlari tanlovi.

Natija — 2D/3D-chizmalar, spetsifikatsiyalar, yuklama hisoblari va dastlabki smeta.

Lazerli kesish

Lazerli kesish imkon beradi:

• minimal dopusklar bilan aniq detallar olishga;
• murakkab teshiklar, pazlar, mahkamlash joylarini kesishga;
• keyingi mexanik ishlov va montaj paytidagi moslashtirish ishlarini kamaytirishga.

Zanglamaydigan po‘lat uchun bu ayniqsa muhim: silliq kesim termik ta’sir zonasini kamaytiradi va keyingi ishlovni yengillashtiradi.

Metallni bukish

Bukish profillar elementlari, koroblar, transporter bortlari, kronshteynlarni shakllantiradi:

• aniq geometriya — montaj paytida to‘g‘ri tutashuv garovi;
• payvand choklari sonini kamaytirish (korroziya va ifloslanish ehtimoli bo‘lgan joylar kamroq);
• silliq tashqi ko‘rinish va yuvish qulayligi.

Payvandlash

Zanglamaydigan va konstruksion po‘lat uchun mos payvandlash texnologiyalari qo‘llaniladi, bunda hisobga olinadi:

• mustahkamlik talablari;
• deformatsiyalarni minimallashtirish;
• gigiyena muhim bo‘lgan zonalarda choklarni keyinchalik silliqlash va jilolash.

To‘g‘ri bajarilgan payvandlash ayniqsa transporter karkaslari va xizmat ko‘rsatish maydonchalari uchun muhim.

Poroshok bo‘yoq bilan bo‘yash

Uglerodli po‘lat va ayrim ruxlangan elementlar uchun poroshok bo‘yoq qo‘llaniladi:

• oqimsiz bir tekis qoplama;
• ishqalanishga yaxshi chidamlilik;
• zonalar va konstruksiyalarni rang bo‘yicha markirovka qilish imkoniyati.

Montaj va pusk-sozlash

Yakuniy bosqich — obyektga montaj:

• belgilangan nuqtalar bo‘yicha karkaslar, transporterlar, to‘siqlarni o‘rnatish;
• geometriyani tekislash, tayanchlarni rostlash va lentani taranglash;
• mavjud uskuna va kommunikatsiyalar bilan tutashtirish.

Bu bosqichda aniq chizmalar va ishlab chiqarish sifati juda muhim: aniqlik qanchalik yuqori bo‘lsa, «joyida» qayta ishlash va liniya ishga tushirish muddatlarining buzilishi xavfi shunchalik kam bo‘ladi.

Gigiyena va xavfsizlik: hisob-kitob bosqichida TZga nimalarni kiritish kerak

Toshkentdagi oziq-ovqat ishlab chiqarishlari uchun asosiy talablar — sanitariya va xodimlar xavfsizligi. Buni allaqachon TZda hisobga olish zarur.

Tavsiya etiladi darhol ko‘rsatish:

• mahsulot turi (quruq, nam, yopishqoq, yog‘li, muzlatilgan);
• yuvish rejimlari (tez-tezligi, suv harorati, ishlatiladigan vositalar);
• konstruksiyalarning ochiqlik/yopiq-lik talablari (bo‘shliq va «cho‘ntaklar»ni minimal darajada saqlash);
• xavf darajasi yuqori zonalar (kesuvchi, qisuvchi, qizigan sirtlar).

Shu ma’lumotlar asosida tanlanadi:

• material (zanglamaydigan po‘lat markasi, qalinligi, profil turlari);
• konstruktiv yechim (yopiq yoki ochiq karkas, biriktirish turlari);
• to‘siq turlari (statsionar, yechiladigan, blokirovkali va h.k.).

Narx va ishlab chiqarish muddatiga ta’sir qiluvchi omillar

Yakuniy narx va muddatlar loyiha parametrlarining yig‘indisiga bog‘liq. Quyida omillar bo‘yicha umumlashtirilgan jadval keltirilgan.

Realistik hisob-kitob olish uchun so‘rov bosqichida vazifani imkon qadar batafsil tasvirlash muhim. BRIX.UZ yuqorida sanab o‘tilgan barcha omillarni inobatga olgan holda TZ bo‘yicha hisob-kitobni amalga oshiradi.

Oziq-ovqat liniyalari uchun metallokonstruksiyalar buyurtmasida tipik xatolar

1. Texnolog va uskuna bo‘yicha muhandislar bilan uyg‘unlashtirishning yo‘qligi. Karkas yoki transporter uskuna yetkazib beruvchisi talablarini hisobga olmasdan loyihalangan — natijada balandliklar, mahkamlash, xizmat ko‘rsatish zonalari bo‘yicha kolliziyalar.
2. Nam zonalarda materialdan tejash. Zanglamaydigan po‘lat o‘rniga oddiy po‘lat tanlanadi. 1–2 mavsumdan so‘ng — korroziya, yuvish qiyinlashuvi, majburiy almashtirish.
3. Yopiq bo‘shliqlar va «cho‘ntaklar». Mahsulot qoldiqlari va namlik to‘planadigan konstruksiyalar sanitariya ishlovini qiyinlashtiradi va mahsulot xavfsizligi uchun xavf tug‘diradi.
4. Transporter karkaslarining yetarli qattiqlikka ega emasligi. Vibratsiya, lenta yo‘nalishdan chiqishi, podshipnik va privodlarning tez yeyilishi, tez-tez rostlash uchun to‘xtashlar.
5. Xizmat ko‘rsatish qulayligini e’tiborsiz qoldirish. Maydonchalar va zinapoyalarning yo‘qligi, uzellarga noqulay kirish — natijada xodimlar reglamentlarni buzadi yoki liniyaning bir qismini yechishga majbur bo‘ladi.
6. To‘siqlar bo‘yicha noaniq TZ. Qayerda statsionar, qayerda yechiladigan to‘siqlar kerakligi aniqlanmagan — natijada ortiqcha cheklovlar yoki xodimlar uchun xavf.
7. To‘liq loyiha o‘rniga faqat ishlab chiqarishga buyurtma berish. «Joyida qilib olamiz» urinishlari qayta ishlash, qimmatlashuv va ishga tushirish muddatlarining buzilishiga olib keladi.

TZni qanday tuzish: buyurtmachi nimalarni beradi va pudratchi nima qiladi

To‘g‘ri tuzilgan TZ darhol aniq hisob-kitob olish va qayta ishlashlardan qochish imkonini beradi.

Buyurtmachi tomoni (zavod, uskuna bo‘yicha muhandis) taqdim etadi:

• pol sathi, ustunlar, o‘tish joylari belgilangan bino rejasi;
• liniyaning (mavjud yoki rejalashtirilayotgan) texnologik sxemasi;
• uskuna ro‘yxati o‘lchamlari va og‘irligi bilan;
• yuklash/tushirish balandliklari, mahsulot harakatlanish yo‘nalishlari bo‘yicha talablar;
• yuvish rejimlari va sanitariya talablari tavsifi;
• materiallar bo‘yicha istaklar (qayerda albatta zanglamaydigan po‘lat, qayerda boshqa variantlar mumkin);
• montaj uchun sexni to‘xtatish muddatlari bo‘yicha cheklovlar.

Pudratchi (BRIX.UZ) o‘z zimmasiga oladi:

• karkaslar, transporterlar, to‘siqlar bo‘yicha konstruktiv yechimlarni ishlab chiqish;
• yuklamalar va ekspluatatsiya sharoitlariga mos kesimlar va materiallarni tanlash;
• chizmalar va spetsifikatsiyalarni tayyorlash;
• TZ bo‘yicha narx va muddatlar hisob-kitobini amalga oshirish;
• ishlab chiqarish (lazerli kesish, metallni bukish, payvandlash, zarur bo‘lsa poroshok bo‘yoq bilan bo‘yash);
• obyektga yetkazib berish va montaj.

Boshlang‘ich ma’lumotlar qanchalik to‘liq bo‘lsa, hisob-kitob shunchalik aniq bo‘ladi va jarayonda byudjet o‘zgarishi xavfi shunchalik kam bo‘ladi.

BRIX.UZ bilan ish bosqichlari: TZ bo‘yicha hisob-kitobdan obyektni topshirishgacha

1. TZni qabul qilish va tahlil qilish. Rejalar, sxemalar, mahsulot va sanitariya bo‘yicha talablarni o‘rganamiz. Zarur bo‘lsa, aniqlashtiruvchi savollar beramiz.
2. Dastlabki hisob-kitob. Taxminiy byudjet va muddatlarni shakllantiramiz, materiallar va konstruktiv bo‘yicha variantlar taklif qilamiz.
3. Loyihalash. Karkaslar, transporterlar, to‘siqlar chizmalarini ishlab chiqamiz, texnologlar va uskuna bo‘yicha muhandislar bilan kelishamiz.
4. Ishlab chiqarish. Lazerli kesish, metallni bukish, payvandlash, yakuniy ishlov va zarur bo‘lsa poroshok bo‘yoq bilan bo‘yashni bajarimiz.
5. Sifat nazorati. O‘lchamlar, geometriya va to‘liqlikni jo‘natishdan oldin tekshiramiz.
6. Montaj va liniya bilan uyg‘unlashtirish. Metallokonstruksiyalarni obyektga o‘rnatamiz, sathlarni tekislaymiz, uskuna va kommunikatsiyalar bilan tutashtiramiz.
7. Topshirish va hamrohlik. Ijro hujjatlarini topshiramiz, zarur bo‘lsa pusk-sozlash ishlarida ishtirok etamiz.

Food-liniyalar uchun metall konstruksiyalar bo‘yicha FAQ

1. Bitta liniyada zanglamaydigan va bo‘yalgan metallni birlashtirish mumkinmi?
Ha, ko‘pincha shunday qilinadi: mahsulot zonasi va nam uchastkalarda zanglamaydigan po‘lat, yordamchi va quruq zonalarda bo‘yalgan yoki ruxlangan metall. Zonalarni to‘g‘ri ajratish va qoplama turlarini tanlash muhim.

2. Liniyalar atrofidagi to‘siqlar uchun qaysi biri yaxshi — zanglamaydigan yoki bo‘yalgan po‘lat?
Joylashuviga bog‘liq. Mahsulotga yaqin va nam zonalarda zanglamaydigan po‘lat afzal. Quruq zonalar va omborlarda poroshok qoplamali bo‘yalgan po‘latdan foydalanish mumkin.

3. Mavjud karkas va transporterlarni to‘liq almashtirmasdan modernizatsiya qilish mumkinmi?
Ko‘pincha mustahkamlash, ayrim elementlarni lokal almashtirish, qo‘shimcha to‘siqlar va maydonchalar o‘rnatish mumkin. Maqsadga muvofiqligini baholash uchun mavjud konstruksiyalarni ko‘zdan kechirish va o‘lchash zarur.

4. Metallokonstruksiyalar narxini hisoblash uchun qanday ma’lumotlar kerak?
Minimal to‘plam — bino rejasi, liniya sxemasi, uskuna o‘lchamlari, materiallar va sanitariya bo‘yicha talablar, transporter va maydonchalar taxminiy uzunlik va balandliklari. Ma’lumotlar qanchalik batafsil bo‘lsa, hisob-kitob shunchalik aniq bo‘ladi.

5. Karkas va transporterlarni ishlab chiqarish qancha vaqt oladi?
Muddat hajm, murakkablik va ishlab chiqarish bandligiga bog‘liq. TZ tahlilidan so‘ng taxminiy muddatlarni beramiz va ularni shartnomada mustahkamlaymiz.

6. Faqat bizning chizmalarimiz bo‘yicha ishlab chiqarishga buyurtma berish mumkinmi?
Ha, BRIX.UZ kontrakt ishlab chiqarishni amalga oshiradi: lazerli kesish, metallni bukish, payvandlash, poroshok bo‘yoq bilan bo‘yash — taqdim etilgan chizmalar bo‘yicha. Zarur bo‘lsa, konstruksiyani optimallashtirish bo‘yicha takliflar bera olamiz.

7. Amaldagi korxonalarda montaj ishlarini bajarasizmi?
Ha, ishlab chiqarishni to‘xtatish bo‘yicha cheklovlarni inobatga olgan holda. Liniya to‘xtashini minimal darajaga tushirish uchun muddat va ish grafigi oldindan kelishib olinadi.

8. Xuddi shu metallokonstruksiyalarni ishlatgan holda liniyani bosqichma-bosqich kengaytirish mumkinmi?
To‘g‘ri loyihalashda karkas va to‘siqlar modulli kengaytirish imkoniyati bilan ishlab chiqiladi. Buni birinchi buyurtma bosqichida TZda ko‘rsatish maqsadga muvofiq.

Loyiha hisob-kitobi uchun qanday ma’lumotlar kerak

Toshkent yoki mintaqalardagi zavodingiz uchun aniq TZ bo‘yicha hisob-kitobni bajarishimiz uchun quyidagilarni tayyorlang:

• sex rejasi o‘lchamlar va balandlik belgilari bilan;
• avtomatlashtirilgan liniyaning texnologik sxemasi;
• mavjud va rejalashtirilayotgan uskuna ro‘yxati o‘lcham va og‘irliklari bilan;
• mahsulot tavsifi va yuvish rejimlari (tez-tezligi, harorati, kimyo vositalari);
• kerakli konstruksiyalar ro‘yxati: karkaslar, transporterlar (turlari va uzunliklari), to‘siqlar, zinapoyalar, maydonchalar;
• materiallar bo‘yicha talablar (qayerda albatta zanglamaydigan po‘lat, qayerda alternativlar mumkin);
• ishlab chiqarish va montaj bo‘yicha istalgan muddatlar;
• montaj uchun ishlab chiqarishni to‘xtatish bo‘yicha cheklovlar.

Hisob-kitob uchun so‘rov qoldirish

Agar sizga Toshkent va butun O‘zbekiston bo‘yicha oziq-ovqat ishlab chiqarishining avtomatlashtirilgan liniyalari uchun ishonchli karkaslar, transporterlar va to‘siqlar kerak bo‘lsa, hisob-kitob uchun so‘rov qoldirishingiz mumkin.

Tezkor hisob-kitob uchun ko‘rsating:

• kompaniya nomi va shahar;
• kontakt ma’lumotlari (telefon, e-mail);
• loyiha qisqacha tavsifi (ishlab chiqarish turi, mahsulot, liniya uchastkasi);
• chizmalar/rejalar bormi (bo‘lsa, ilova qiling);
• kerakli metallokonstruksiyalar ro‘yxati (karkaslar, transporterlar, to‘siqlar, zinapoyalar, maydonchalar);
• afzal ko‘riladigan materiallar (zanglamaydigan, ruxlangan, bo‘yalgan metall);
• loyiha ishga tushirishning taxminiy muddatlari.

Ma’lumotlarni olgach, BRIX.UZ mutaxassislari siz bilan bog‘lanadi, tafsilotlarni aniqlashtiradi va food-liniyangiz uchun metallokonstruksiyalarni ishlab chiqarish muddatlari va narxi bo‘yicha taklif tayyorlaydi.
